Brand: DEA
Category: Gate Operators
Document Type: Manual
Language: EN
Available Languages: EN , ES

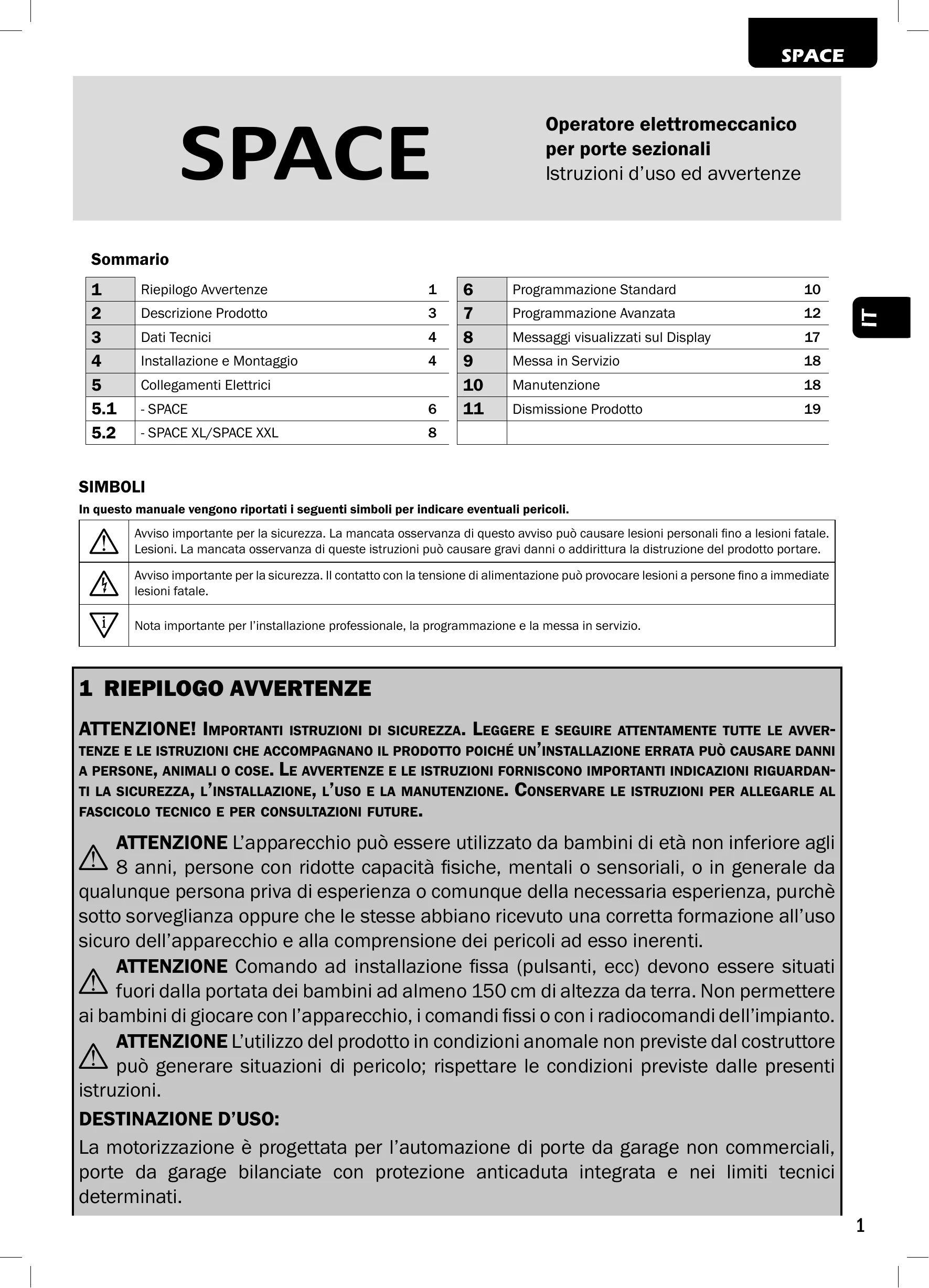

Manual for SPACE
Uploaded: April 20, 2026, 7:34 p.m.
Warranty Information
24 months warranty on the product.
The SPACE series is an electromechanical operator for sectional doors. It automates non-commercial garage doors and balanced garage doors with integrated anti-fall protection. The system requires a 230V power supply and is designed for reliable and safe operation with proper installation and maintenance. Key functions include a release mechanism for manual operation and safety features to prevent accidents. Regular inspections and maintenance are crucial for ensuring the long working life and safety of the product.
Troubleshooting and error codes
| Mess. | MESSAGGI DI STATO | Descrizione | Possibili soluzioni |
|---|---|---|---|
| Mess. | MESSAGGI DI STATO | ||
| CL | Cancello chiuso | ||
| OPEN | Cancello aperto | ||
| CLOS | Apertura in corso | ||
| SLEP | Chiusura in corso | Centrale in attesa di comandi dopo un impulso di start, con funzionamento passo-passo | |
| SEOP | Intervenuto ingresso stop o rilevato un ostacolo con durata inversione limitata (P055 > 0 oppure P056 > 0) | ||
| Scheda in BOOT-MODE: Indica che il firmware è corrotto o in aggiornamento. Per procedere con il ripristino del firmware, usare l'APP DEAinstaller ed assicurarsi che il NET-NODE sia collegato nella porta corretta. Attenzione: Quando si procede all'aggiornamento firmware, la scheda perde tutti i dati (parametri e radiocomandi) presenti in memoria. Assicurarsi di avere un backup della memoria se si intendendono ripristinare i dati dopo l'aggiornamento. | |||
| ESP | Reset posizione in corso: è stata avviata la ricerca (in rallentamento) della battuta in chiusura. | ||
| Mess. | MESSAGGI DI ERRORE | ||
| BLOC UATE | Si sta tentando di programmare la scheda quando è connesso un dispositivo NET-NODE. | Togliere alimentazione, scollegare il NET-NODE dalla porta di comunicazione e ridare alimentazione; | |
| Err3 | Fotocellule e/o dispositivi di sicurezza attivati o guasti. | Verificare il corretto funzionamento di tutti i dispositivi di sicurezza e/o fotocellule installate. | |
| Err4 | Possibile guasto/surriscaldamento del circuito di potenza della centrale di comando. | Togliere alimentazione per qualche minuto e ridare alimentazione. Dare un impulso di start, se la segnalazione si ripete, sostituire la centrale di comando. | |
| Err5 | Time-out corsa motori: Il/i motori, hanno superato il tempo di lavoro massimo (4min) senza mai arrestarsi. | Dare un impulso di start per avviare la manovra di reset posizione; - Verificare che la manovra si completi correttamente. | |
| Err6 | Time-out rilevamento ostacolo: Con sensore antischiacciamento disabilitato, è stata comunque rilevata la presenza di un ostacolo che impedisce il movimento dell'anta da più di 10 sec. | - Verificare che non vi siano particolari attriti e/o ostacoli durante la corsa; - Dare un impulso di start per avviare la manovra di reset posizione; - Verificare che la manovra si completi correttamente. | |
| Err7 | Movimento motori non rilevato. | - Verificare il corretto collegamento dei motori e dei relativi encoders. - Se la segnalazione si ripete, sostituire la centrale di comando. | |
| Err9 | Comunicazione con scheda di memoria esterna assente/interrotta. | - Controllare che il cavetto di connessione della scheda di memoria esterna sia collegato correttamente. - se si sta eseguendo un'operazione di trasferimento dati (DOWNLOAD/UPLOAD), accertarsi che non venga interrotta (es. scollegando la scheda prima del termine dell'operazione). Attenzione: l'interruzione di un UPLOAD, comporta anche un RESET totale della centrale di comando. | |
| Er 10 | Possibile guasto/surriscaldamento del circuito di potenza della centrale di comando. | Togliere alimentazione per qualche minuto e ridare alimentazione. Dare un impulso di start, se la segnalazione si ripete, sostituire la centrale di comando. | |
| Er 11 | Verificare cablaggio encoder e motore. Togliere e ridare alimentazione. Dare un impulso di start, se la segnalazione si ripete effettuare le seguenti verifiche. | ||
| Er 12 | Possibile guasto al circuito di potenza della centrale di comando o al circuito encoder. | - Entrare nel P003 e movimentare la porta con i tasti + e -. - Se la porta si muove al massimo della velocità e il display visualizza Err7 sostituire la scheda encoder del motore. - Se il motore resta sempre fermo sostituire la centrale di comando. | |
| Er 15 | Sono stati modificati dei parametri di regolazione sensibili tramite l'APP DEAinstaller, senza aver eseguito l'apprendimento della corsa motori al termine dell'operazione. | Eseguire l'apprendimento della corsa motore (P003) prima di poter effettuare qualsiasi altra operazione. | |
| Er 16 | Si sta cercando di apprendere un motore avente un numero di canali encoder diverso dal valore impostato nel parametro P029. | Impostare correttamente il valore del parametro P029. | |
| Er81 | NET-NODE collegato alla porta di comunicazione errata | Collegare il NET-NODE nella porta corretta secondo quanto indicato dallo schema della centrale | |
