Warranty Information

La información de garantía no se detalla explícitamente en las páginas proporcionadas de este manual.

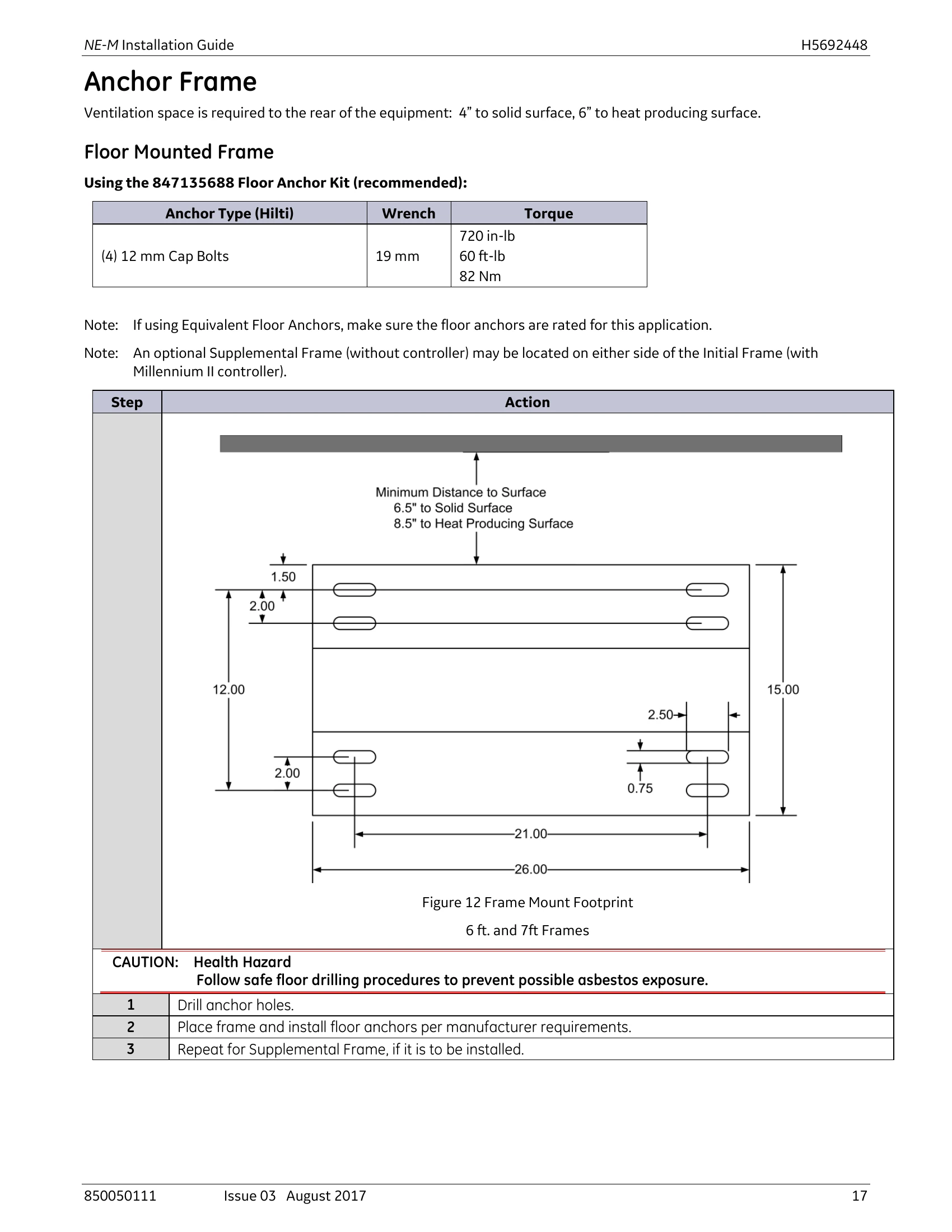

El Infinity M (NE-M) es un sistema de energía de alta capacidad diseñado para instalaciones de telecomunicaciones. Ofrece voltajes de salida de CC flexibles (24V, 48V), múltiples opciones de rectificador y convertidor (incluyendo rectificadores Eco-capaces) y admite varias conexiones de batería y funciones de monitoreo. El sistema utiliza componentes modulares y puede configurarse en diferentes tamaños de marco (42U, 72U, 84U) con marcos suplementarios opcionales para capacidades ampliadas. Controladores como Pulsar Plus y Millennium II gestionan la operación del sistema, el monitoreo y las alarmas. La instalación implica asegurar el marco, la conexión a tierra, la conexión de cables de alimentación y comunicación, y la configuración del controlador.

Troubleshooting and error codes

LEDs Condición
Norm ■ verde
ACF ■ apagado
Fail ■ apagado		 Operación normal: Sin alarmas, entradas y salidas en su rango normal, comunicándose con el controlador del sistema.
Norm ■ apagado
ACF ■ apagado
Fail ■ apagado		 Sin alimentación: Sin voltaje de entrada o salida presente.
  1. Retire y vuelva a insertar la unidad.
  2. Compruebe el voltaje de entrada con un voltímetro; si el voltaje de entrada está presente, reemplace la unidad.
  3. Compruebe el voltaje del bus de salida con un voltímetro; si el voltaje de salida está presente, reemplace la unidad.
Norm ■ parpadeo verde
ACF ■ apagado
Fail ■ apagado		 En espera (Standby): La unidad está bien, pero ha sido puesta en espera por el controlador y no está suministrando energía.
Nota: Si una unidad en espera pierde la comunicación con el controlador, saldrá del modo de espera y suministrará energía.
Norm ■ ámbar
ACF ■ apagado
Fail ■ apagado o
parpadeo rojo		 Límite de salida: La unidad está bien y suministrando la máxima salida:
  • A salida máxima nominal
  • A límite de corriente configurado
  • A límite térmico
1. Si los rectificadores/convertidores están equipados con filtros de aire opcionales y reportan limitación térmica, verifique los filtros de aire. Limpie o reemplace todos los filtros si es necesario.
2. Vea las corrientes de la unidad:
Estado > Rectificadores > Corrientes de Rectificador o Estado > Convertidores > Corrientes de Convertidor
Norm ■ apagado
ACF ■ ámbar
Fail ■ apagado o
parpadeo rojo		 ACF - Fallo de CA: Entrada del rectificador faltante o fuera de rango. Corrija el fallo de CA.
INF 34 - Fallo de Entrada: Entrada del convertidor fuera de rango. Corrija el fallo de entrada del convertidor.
Norm ■ apagado
ACF ■ apagado o
ámbar
Fail ■ rojo		 Apagado 35: La unidad no puede entregar salida.
  • Apagado por alto voltaje
  • Apagado por térmica
  • Protección contra bajo voltaje
  • Fallo de componente
1. Verifique el estado del rectificador o convertidor en la pantalla del controlador para determinar la causa del apagado.
2. Corrija cortocircuito de salida del sistema, alta temperatura, etc.
3. Retire y vuelva a insertar la unidad. Si el fallo persiste y otras unidades funcionan correctamente, reemplace la unidad.
Norm ■ cualquiera
ACF ■ apagado o
ámbar
Fail ■ parpadeo rojo		 Fallo de comunicación: Parpadea para indicar que la unidad no se está comunicando con un controlador del sistema.
Retire y vuelva a insertar la unidad. Si el fallo persiste y otras unidades se están comunicando correctamente, reemplace la unidad.
