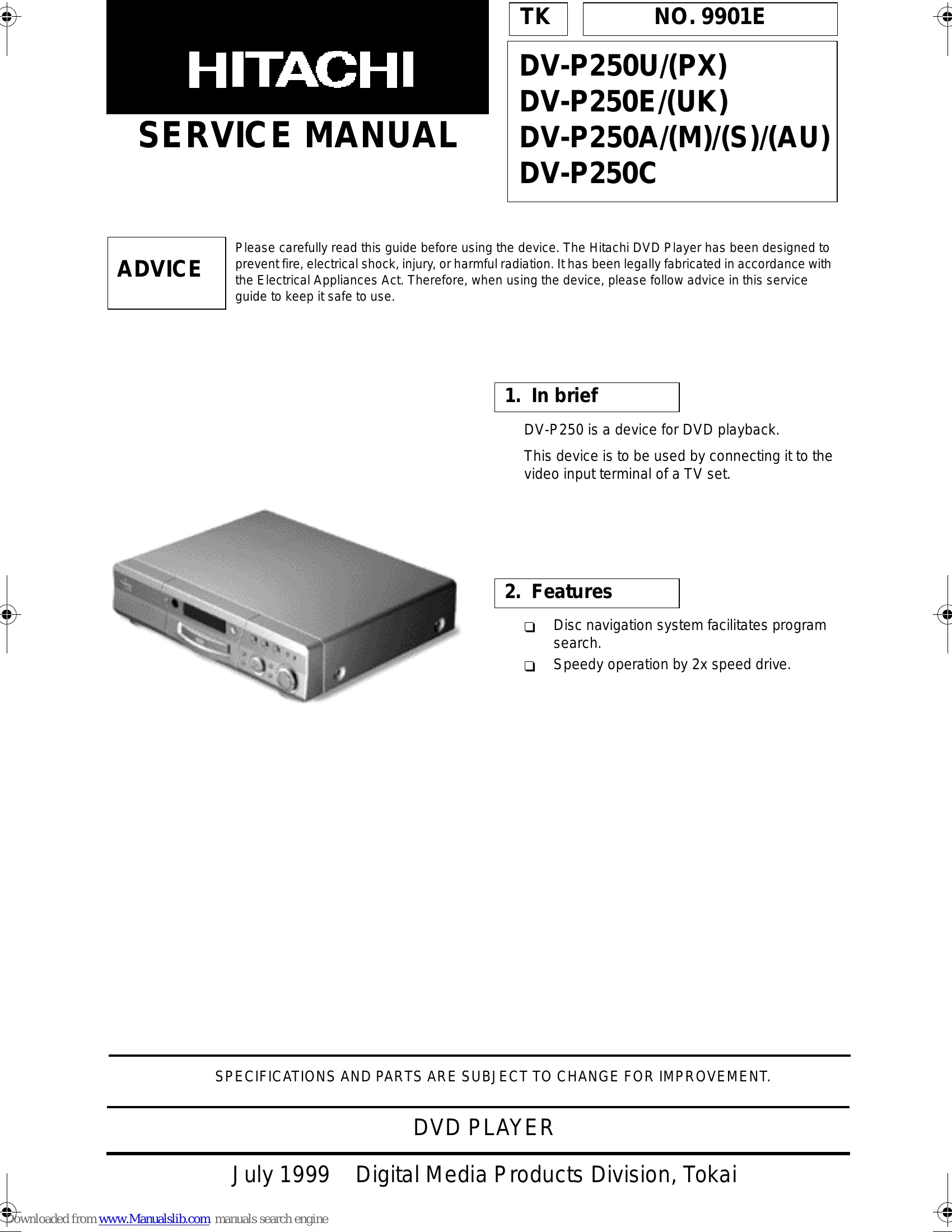

Manual for DV-P250U/(PX)
Uploaded: Nov. 21, 2025, 8:40 p.m.
Warranty Information
No warranty information found in the provided pages.
Chapter 1: System Introduction
System Specification: Details model variations (DV-P250E, DV-P250U/A/C/PX), power supply, consumption, weight, dimensions, operating temperature and humidity.
System Outlook: Describes front and rear panels, including buttons, ports, and display window functions for various models.
Description of adopted new technology: Explains the digital signal circuit data flow, including IC functions and reference clocks.
Video circuit (DEC substrate): Details the video encoder (ADV7172) and its sectors for signal processing.
Video Output Circuit: Explains signal routing from DEC to RJK substrate and output terminals.
Audio Circuit: Covers D/A conversion, analog processing, mute circuit, and 5.1CH difference list.
Karaoke Circuit: (Available on specific models) Explains microphone input and processing.
Front (FSW) Substrate Circuit: Details FL MICOM functions, input/output, FL tube drive, and power indicator.
Power Supply Circuit: Describes the switching power supply operation, including various voltage outputs and protection circuits.
Clock Circuits: Explains the 27MHz clock generation and its use by A/V decoder, video encoder, and audio DAC.
Chapter 2: Removal and Replacement
Preliminaries: Safety precautions before disassembling.
Disassembly Procedures: Step-by-step instructions for removing covers, panels, boards, and drives.
Connector Setting: Details of various connector configurations.
Appendix A: Schematics
Includes schematics for DEC, RJK, FSW/MVR/FJK boards, system block diagrams, exploded diagrams, and replacement parts lists.
Troubleshooting and error codes
| SYMPTOM | SANNSYNLIG ÅRSAK | SE SIDE |
| Ingen strøm. | Strømkabelen sitter ikke ordentlig fast. | 16 |
| Ikke bilde eller forstyrret bilde. | AV-kabelen sitter ikke ordentlig fast. | 16 |
| Platen som spilles er skitten eller skadet. | 12 | |
| Denne spilleren benytter Macrovisions kopibeskyttelsesteknologi. Dersom platen inneholder kopibeskyttelskoder, vil avspilling på enkelte TV-apparater resultere i horisontale striper på skjermen. Dette betyr ikke at spilleren er ødelagt. | 16 | |
| Koble spilleren direkte til et TV-apparat. Bilde med kopibeskyttelse kan bli forstyrret når det avspilles gjennom en videospiller. | 16 | |
| Ingen lyd. | AV-kabelen sitter ikke ordentlig fast. | 12 |
| Platen som spilles er skitten eller skadet. | 12 | |
| Spilleren er i pausetilstand, sakte avspilling eller rask avspilling. | 19 | |
| Optisk/koaksial utgang er ikke satt opp riktig. | 34 | |
| Fjernkontrollen virker ikke. | Det er for stor avstand til spilleren. | 13 |
| Det er for stor vinkel til den infrarøde detektoren på frontdekselet. | ||
| Batteriene er oppbrukte. | 13 | |
| Direkte sollys eller kraftig lys på den infrarøde detektoren forstyrrer signalet fra fjernkontrollen. | ||
| Bilde vil ikke vises riktig dersom DVD-platen er kopiert til en videokassett. | Denne spilleren benytter Macrovisions kopibeskyttelsesteknologi. Noen DVD-plater inneholder et signal som skal forhindre kopiering. Dersom DVD platen kopieres til en videokassett, vil avspillingen være unormal på grunn av kopibeskyttelsen. | |
| Platen vil ikke spille. | AV-kabelen sitter ikke ordentlig fast. | 18 |
| Platen som spilles er skitten eller skadet. | 12 | |
| Platen kan ikke spilles av denne spilleren. | 11 | |
| Det er kondens i spilleren. | 8 | |
| Foreldresperre er aktivert. | 32 | |
| Platen har en regional kode som ikke kan spilles av denne spilleren. | 11 | |
| Enkelte avspillingsmuligheter virker ikke. | Noen plater kan ikke spilles. Les instruksjonene utenpå platen. | |
| Det fins ikke teksting på flere språk. | 27 | |
| Det fins ikke lydspor på flere språk. | 27 | |
| Det fins ikke flere kameravinkler. | 26 | |
| Kan ikke spille fra begynnelsen av DVD-plate. | Enkelte plater vil ikke starte på begynnelsen etter stopp og start. Bruk menyen på platen eller Toppmeny-knappen. | 21 |
| Menyen er på kinesisk. | Menyspråk er ikke riktig satt opp. | 21 |
| En Video CD uten PBC-informasjon avspilles. | 21 | |
| Menyen for Video CD kommer ikke opp. | Funksjonen er ikke riktig utført for en Video CD med PBCinformasjon. | 33 |
| PBC er ikke slått på. | 11 |
