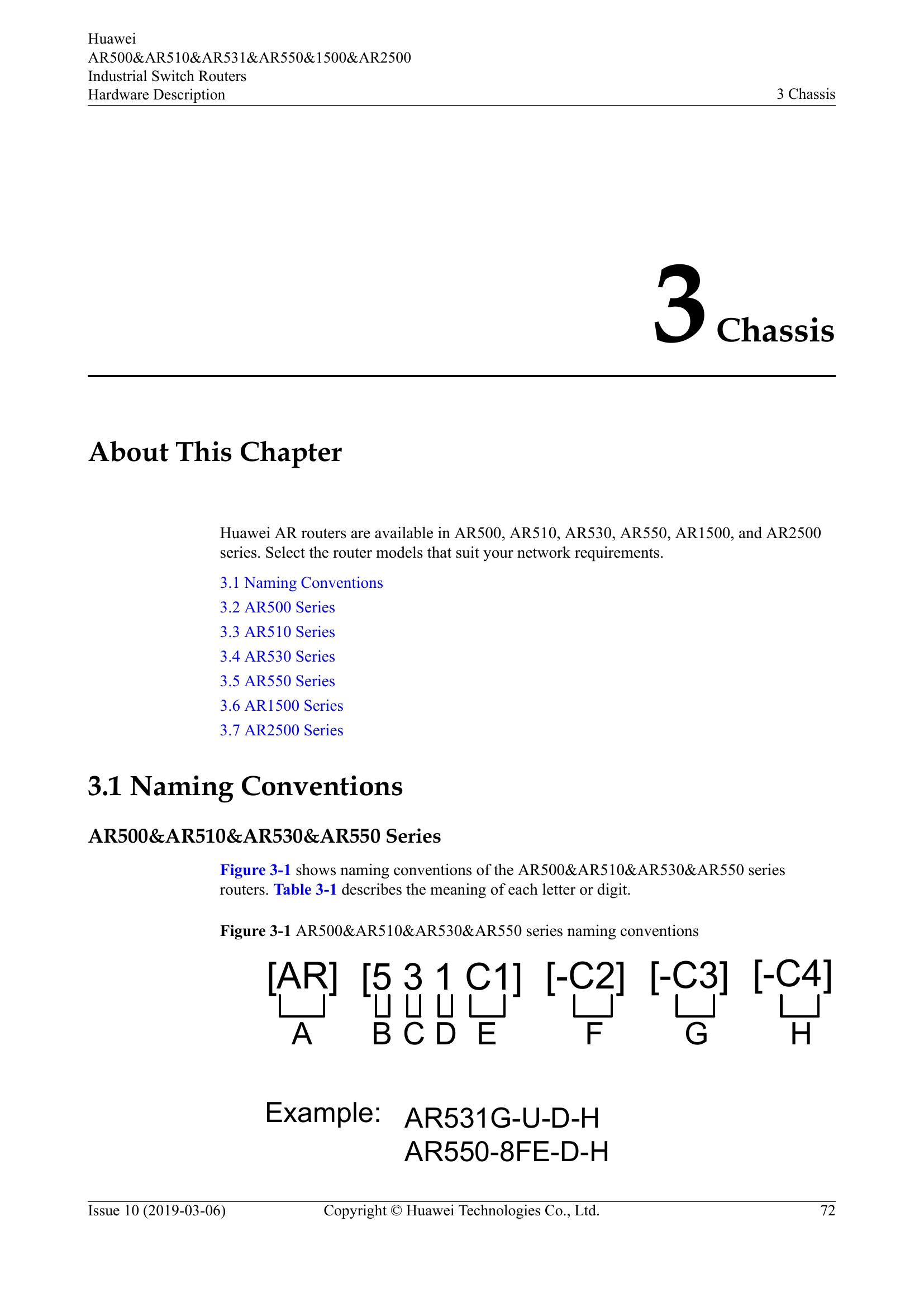

Este capítulo describe el chasis y las convenciones de nomenclatura de los routers Huawei AR. Detalla las series AR500, AR510, AR530, AR550, AR1500 y AR2500. El documento explica las convenciones de nomenclatura para los routers de las series AR500&AR510&AR530&AR550 y AR2500, proporcionando tablas que desglosan el significado de cada letra o dígito en el nombre del modelo. También cubre la apariencia y estructura de modelos específicos como el AR502CG-L y AR502EG-L, incluyendo descripciones de interfaz, explicaciones de indicadores y especificaciones técnicas como procesador, memoria, dimensiones, peso, consumo de energía y parámetros del entorno operativo.
\nTroubleshooting and error codes
| Número | Indicador/Botón | Color | Descripción |
| 1 | RSSI | Verde | Un indicador encendido: La intensidad de la señal es baja. Dos indicadores encendidos: La intensidad de la señal es media. Tres indicadores encendidos: La intensidad de la señal es alta. Tres indicadores apagados: No hay señal disponible. |
| 2 y 3 | Indicadores 4G/3G/2G | Verde | Indicador 2G fijo: El módulo inalámbrico está funcionando en modo 2G. Indicador 3G fijo: El módulo inalámbrico está funcionando en modo 3G. Indicadores 2G y 3G fijos: El módulo inalámbrico está funcionando en modo 4G. Indicadores 2G y 3G apagados: El módulo inalámbrico no funciona correctamente o no está registrado. |
| 4 | SIM | Verde | Fijo: Se ha instalado una tarjeta SIM en la ranura y está funcionando correctamente. Apagado: No hay ninguna tarjeta SIM instalada en la ranura. |
| 5 | RUN/ALM | Rojo y verde | Verde fijo: El sistema se ha actualizado o configurado mediante una unidad flash USB. Verde parpadeante lento: El sistema se está ejecutando correctamente. Verde parpadeante rápido: El sistema se está cargando o se está implementando mediante USB. Rojo fijo: Ha ocurrido una falla del sistema o un error en la implementación basada en USB y requiere intervención manual. Apagado: El software del sistema no se está ejecutando o se está reiniciando. |
| 6 | PWR | Verde | Fijo: El suministro de energía del sistema es normal. Apagado: El suministro de energía del sistema es anormal o el router no está conectado a una fuente de alimentación. |
| 7 | Indicadores de interfaz GE (GEO a GE1) | Verde | Fijo: Se ha establecido un enlace en la interfaz. Apagado: No se ha establecido ningún enlace en la interfaz. |
| Amarillo | Parpadeo: Se están transmitiendo o recibiendo datos en la interfaz. Apagado: No se están transmitiendo ni recibiendo datos. |
