Warranty Information
La información de garantía no se detalla explícitamente en las páginas proporcionadas.
Comenzando
Precauciones de seguridad: Familiarícese con las advertencias de seguridad relativas a la eliminación de equipos antiguos, descargas eléctricas y manipulación adecuada del aparato. Se proporcionan advertencias específicas para la Unión Europea y otros países.
Salvaguardas Importantes: Lea y cumpla todas las instrucciones de seguridad antes de operar el aparato. Esto incluye desenchufar antes de limpiar, evitar la exposición al agua, usar solo accesorios recomendados y asegurar una ventilación adecuada.
Entorno de Operación: Verifique las especificaciones recomendadas del ordenador (SO, CPU, memoria, espacio en disco duro, pantalla, navegador web) y el entorno de red LAN (10BASE-T/100BASE-TX, IGMPv2) para un funcionamiento fluido.
Conexión/Instalación

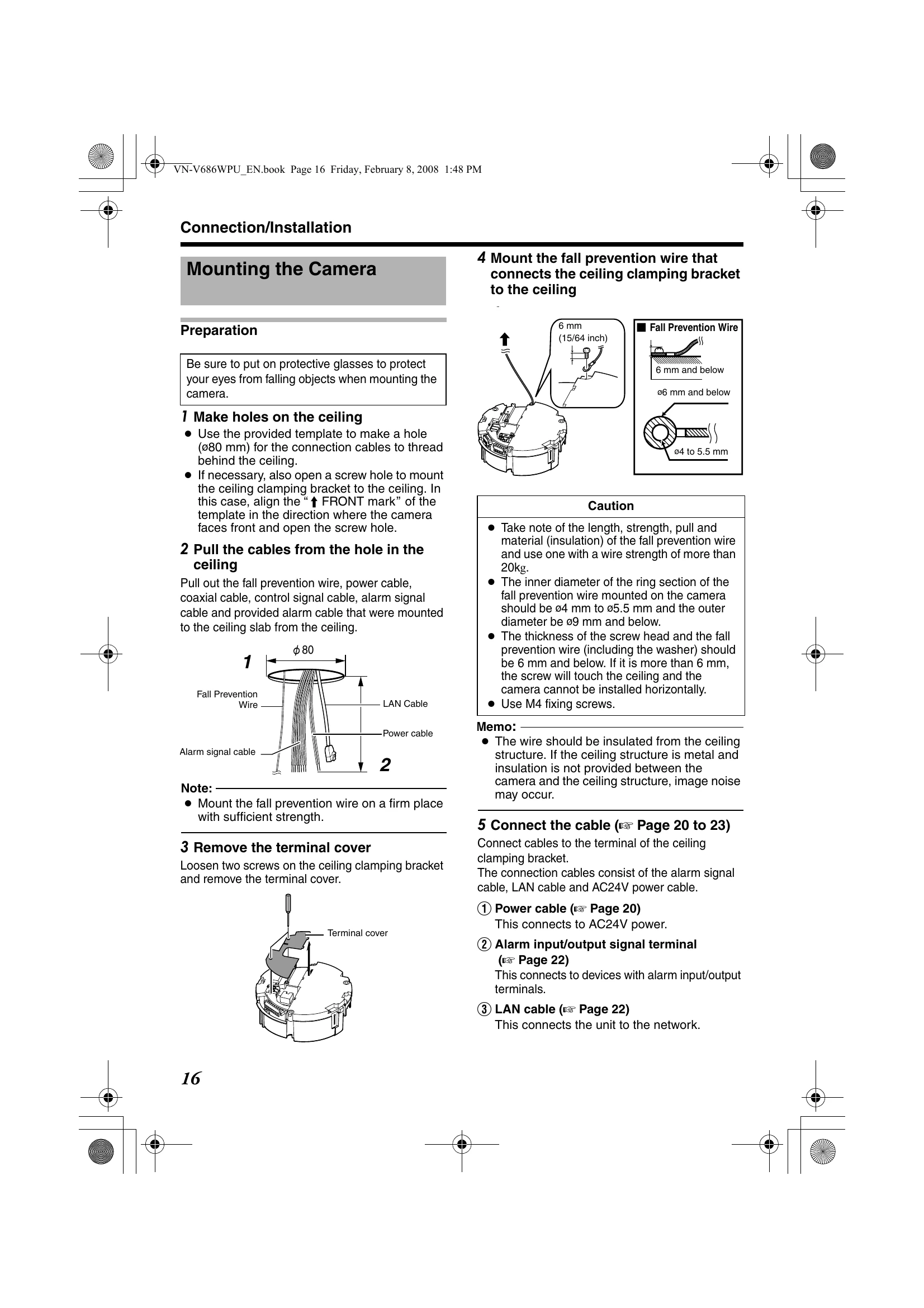

Montaje de la Cámara: Pasos detallados para montar la cámara, incluyendo hacer agujeros en el techo, pasar cables, retirar la cubierta del terminal, montar el cable de prevención de caídas y asegurar la cámara. Asegúrese de que todas las conexiones estén hechas antes de encender la alimentación.
Conexión de Alimentación: Conecte la cámara a una fuente de alimentación de CA de 24 V. Utilice una fuente de alimentación aislada y asegúrese del voltaje correcto. Consulte las especificaciones del cable para conocer la distancia máxima de conexión.
Conexión del Cable LAN: Conecte la cámara a un hub o a un ordenador utilizando un cable blindado de Categoría 5 (o superior) para 100BASE-TX. Utilice un cable directo para hubs y un cable cruzado para conexión directa al ordenador.
Conexión del terminal de señal de alarma: Conecte los cables de señal de alarma a dispositivos externos. Asegúrese de que la longitud del cable sea de 50 m o menos y utilice cables de calibre AWG apropiado.
Troubleshooting and error codes
| Síntoma | Causas y Contramedidas | Página de Referencia |
|---|---|---|
| No aparece imagen de vídeo La alimentación no se enciende. | ¿Hay un problema con el cable de alimentación que conecta esta unidad y la fuente de alimentación? (Si el cable de alimentación es demasiado largo o delgado, la resistencia del cable será alta y es posible que no se suministre el voltaje correcto.) ➔Utilice un cable de baja resistencia y la longitud de cable correcta. (Cuando la cámara está en funcionamiento (a corriente nominal), compruebe que el voltaje suministrado sea el voltaje nominal en el terminal de la cámara.) | Página 20 |
| ¿Está la tapa del objetivo puesta? ➔Retire la tapa del objetivo. | Página 18 | |
| Dirección IP de VN-V686U es desconocida |
• La dirección IP predeterminada es 192.168.0.2, y la máscara de subred predeterminada es 255.255.255.0. • Cuando [Configuración IP] se establece en “DHCP”, este producto se ejecutará utilizando la dirección IP predeterminada cuando se inicie a través de una LAN en la que no exista un servidor DHCP. • La herramienta de búsqueda en el CD-ROM adjunto está disponible para encontrar VN-V686U desde un PC en la misma LAN. |
Página 31 |
| La página web de VN-V686U no se puede mostrar | Compruebe la configuración de Internet Explorer. Si se está utilizando un servidor proxy, configure la configuración del servidor proxy de Internet Explorer en consecuencia. | Página 32 |
| El visor integrado no se puede instalar | Compruebe la configuración de Internet Explorer. El visor integrado consta de un componente de software llamado ActiveX. El ActiveX se instala normally cuando se utiliza el visor integrado por primera vez. Sin embargo, la instalación puede ser rechazada dependiendo de la configuración del software antivirus. En este caso, cambie la configuración del software antivirus antes de instalar el visor integrado. | Página 92 |
| Aparece autenticación por Verisign durante la instalación del visor integrado | La firma electrónica de Verisign se almacena en el visor integrado. Para ordenadores con un entorno de red conectado a Internet, la autenticidad del visor se puede verificar mediante autenticación por Verisign. | — |
| Las imágenes multicast no se pueden reproducir |
• Inicie la transmisión multicast manualmente desde la página [Streaming] de VN-V686U. • En el caso de recepción multicast en el visor integrado, compruebe que la dirección multicast y el número de puerto de la configuración del visor integrado coincidan con los de la página [Streaming] de VN-V686U. Utilice una red que admita IGMP v2 para la transmisión multicast. • El firewall de WindowsXP puede bloquear la transmisión multicast. Cuando esto ocurra, realice lo siguiente para permitir su paso: Haga doble clic en [Firewall de Windows] en [Inicio]-[Panel de Control], haga clic en el botón [Agregar Puerto...] en la pestaña Excepción, y registre el número de puerto que se permitirá a través del firewall en el campo Número de Puerto. Introduzca una cadena de caracteres arbitraria en el campo de nombre. |
Página 70 Página 96 Página 101 |
| La velocidad de fotogramas de la imagen mostrada es baja |
• Compruebe la configuración del visor integrado cuando se esté utilizando un visor integrado. • La velocidad de fotogramas se verá limitada cuando el ancho de banda de la red sea estrecho. |
Página 96 Página 101 |
| Aparece una zona blanca en el visor integrado | Para algunos ordenadores, parte de los gráficos de Internet Explorer pueden no aparecer y quedar en blanco cuando se realiza la siguiente configuración en Internet Explorer. Si [Haga clic derecho en la pantalla del escritorio]-[Propiedades]-[Configuración]-[Opciones avanzadas]-[Opciones avanzadas]-[Configuración DPI] se establece en “Tamaño grande” o “Tamaño personalizado”, seleccione “Tamaño normal(96DPI)” para reanudar el dibujo normal. | — |
| Aparece un mensaje de advertencia al iniciar el visor integrado | El visor integrado consta de un componente de software llamado ActiveX. El ActiveX se instala normally cuando se utiliza el visor integrado por primera vez. Sin embargo, la instalación puede ser rechazada dependiendo de la configuración del software antivirus. En este caso, cambie la configuración del software antivirus antes de instalar el visor integrado. | — |
| Las imágenes TCP no se pueden reproducir | El número máximo de imágenes que VN-V686U puede enviar a través de TCP es 20, y hasta 20 visores integrados pueden conectarse a cada unidad VN-V686U. Utilice la transmisión multicast para la monitorización cuando el número de áreas exceda el número anterior. VN-V686U permite la transmisión multicast de JPEG y MPEG4 una transmisión a la vez. | Página 24 |
| No se puede recibir notificación de alarma usando el ordenador vía TCP/UDP | Los datos pueden ser bloqueados por el firewall de WindowsXP. Cuando esto ocurra, realice lo siguiente para permitir su paso. Haga doble clic en [Firewall de Windows] en [Inicio]-[Panel de Control], haga clic en el botón [Agregar Puerto...] en la pestaña Excepción, y registre el número de puerto que se permitirá a través del firewall en el campo Número de Puerto. Introduzca una cadena de caracteres arbitraria en el campo de nombre. | — |
| La alimentación se apaga pero se desconecta una vez que la cámara rota. | ¿Se han retirado la cinta de transporte y el material de amortiguación? ➔Retire la cinta de transporte y el material de amortiguación. | Página 18 |
| Los caracteres del nombre del archivo registrado en el servidor FTP están ilegibles | Cuando se vayan a utilizar caracteres de doble byte para el nombre del archivo, utilice un servidor FTP para el cual el código de caracteres sea EUC-JP. | Página 51 |
| La pantalla del visor MPEG4 aparece en negro | Cuando DirectX 9.x o Windows Media Player 9.x está instalado en el ordenador, la pantalla de imagen de vídeo aparece en negro. [Contramedida] Para utilizar el visor MPEG4 integrado de VN-V686U, instale \"ffdshow\" que es un códec de código abierto. Puede descargar \"ffdshow\" de Internet. | — |
| Aparece \"Precaución: El ventilador(*) está parado\" en la pantalla. ( denota número) | El ventilador de refrigeración interno es anormal. Anote el texto mostrado de ➔“Precaución: El ventilador(*) está parado” y consulte a su distribuidor JVC más cercano. Apague la alimentación de esta cámara de antemano. | — |
| La cámara gira automáticamente | Cuando [Limpieza automática] se establece en \"Activado\", esto no es una anomalía. Compruebe la configuración. | Página 77 |
