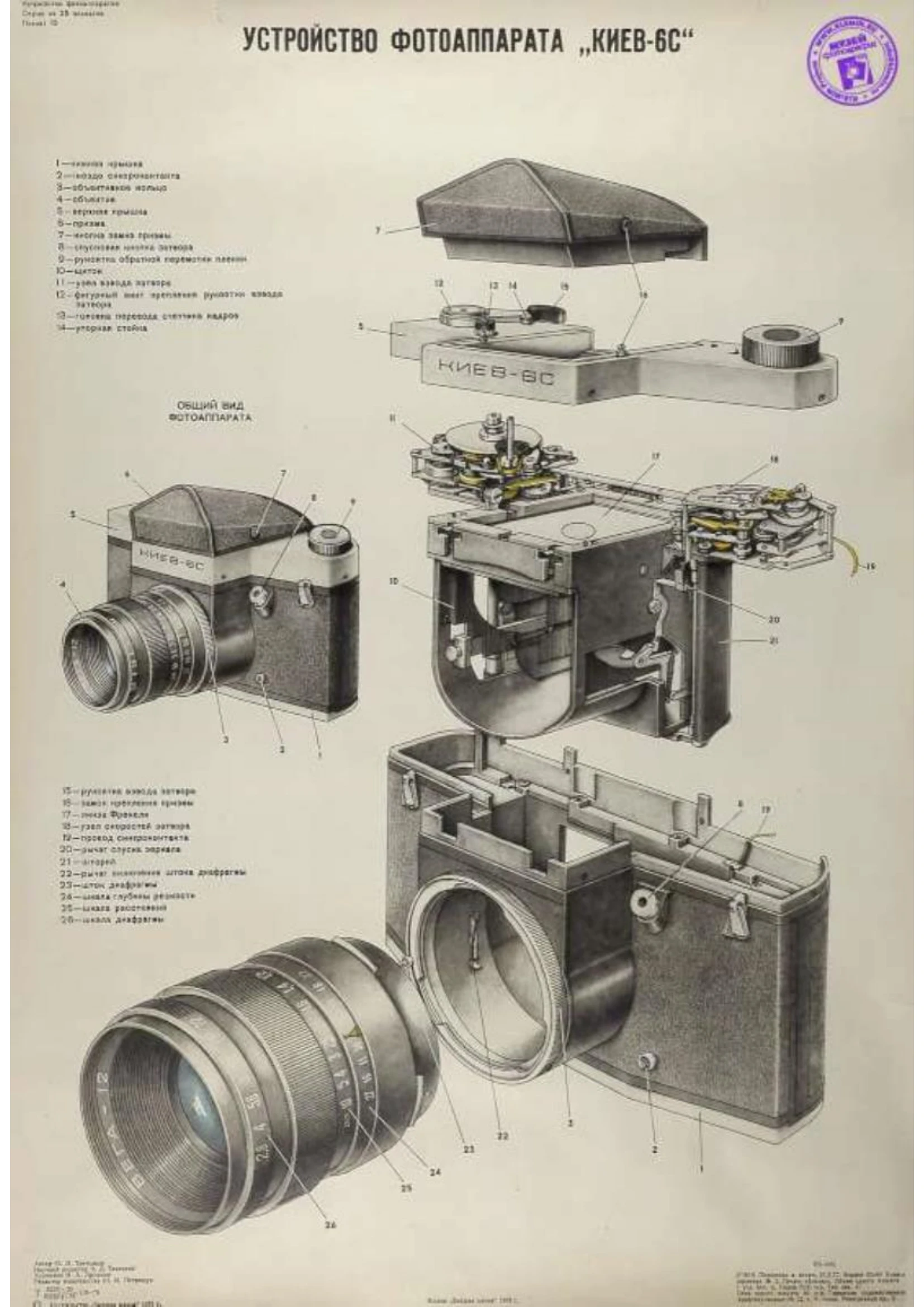

This manual provides a detailed breakdown of the Kiev 6C camera. It illustrates the overall view and internal mechanisms with numbered parts. Key operations include winding film, setting exposure, and focusing. The manual guides users through the assembly and function of various components such as the shutter, film transport, and lens mount.
Troubleshooting and error codes
| 1-Крышка объектива | 15-рукоятка взвода затвора |
| 2-гнездо синхронизатора | 16-замок перепускной крышки |
| 3-объектив | 17-ткань Френеля |
| 4-объектив | 18-узел скоростей затвора |
| 5-верхняя крышка | 19-перевод |
| 6-призма | 20-зуммер |
| 7-местная замка призм | 21-затвор |
| 8-грунтованная зеркальная пластина | 22-рисунок |
| 9-рукоятка обратной перемотки пленки | 23-шток диафрагмы |
| 10-щиток | 24-шкала глубины резкости |
| 11-узел взвода затвора | 25-шкала |
| 12-фигурный натяжитель рукоятки взвода затвора | 26-шкала диафрагмы |
| 13-головка перевода счетчика кадров | |
| 14-зубчатая стойка |
