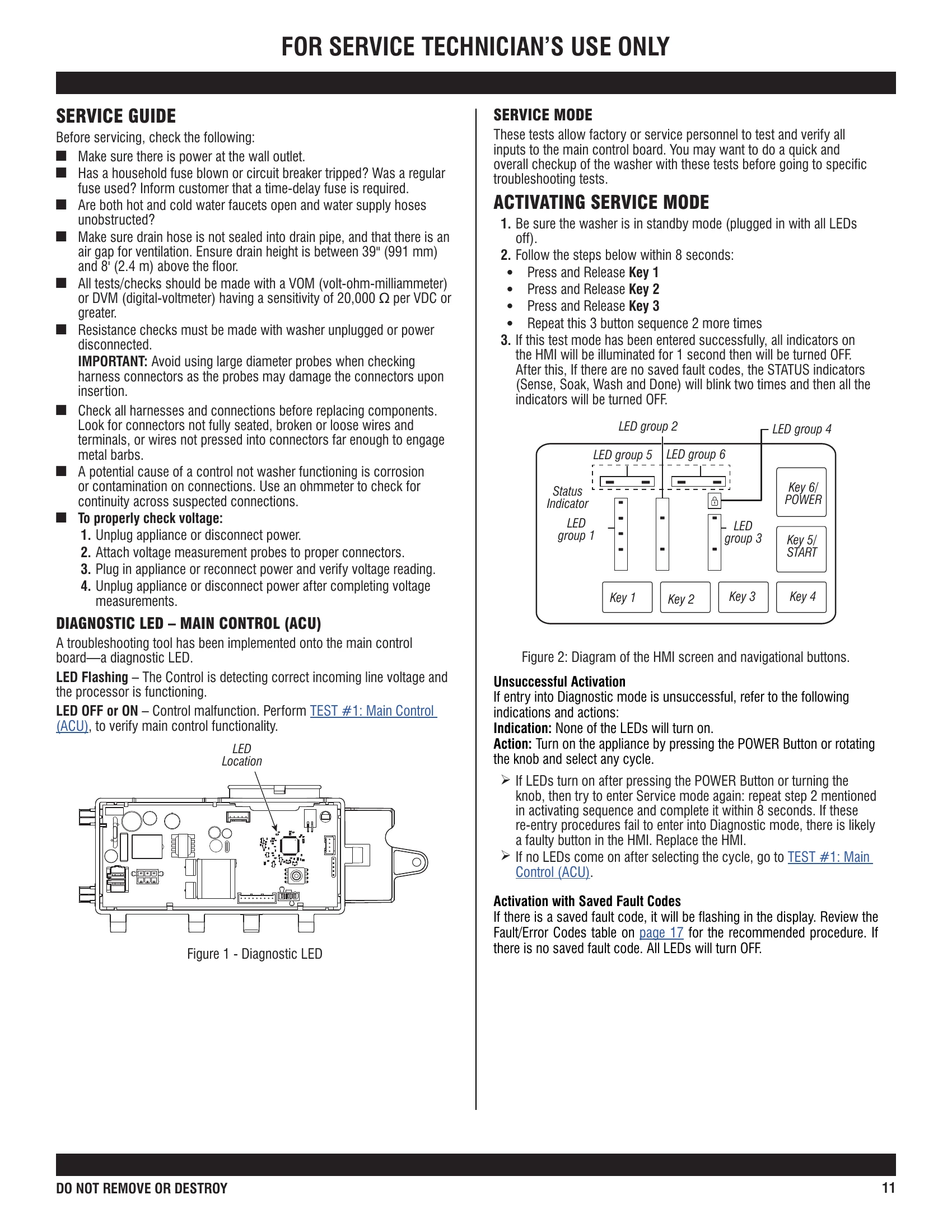

Parts/Service for 4.8 Cubic Foot Top Load Washer
Uploaded: Nov. 21, 2025, 8:16 p.m.
Warranty Information
Este manual está destinado a técnicos de servicio y no contiene información de garantía.
El Manual Técnico de la Lavadora de Carga Superior Maytag® de 4.8 pies cúbicos proporciona información de seguridad esencial, especificaciones del producto, guías de servicio, procedimientos de solución de problemas, ubicaciones de componentes y procedimientos de prueba detallados para técnicos de servicio. Cubre la activación de modos de servicio, la lectura de códigos de diagnóstico y pasos de solución de problemas específicos de componentes.
Troubleshooting and error codes
| Problema | Causa Posible | Comprobaciones y Pruebas |
|---|---|---|
| No enciende • Sin operación • Sin respuesta del teclado • Sin luces o pantalla |
Sin energía para la lavadora. Conexiones entre el control principal y la HMI. Problema de conexión entre el enchufe de CA y el control principal. Problema de la Interfaz de Usuario. Problema del Control Principal. |
Verificar energía en el tomacorriente, revisar interruptores automáticos, fusibles o conexiones de la caja de empalmes. Verificar continuidad del cable de alimentación de CA. Verificar conexiones y continuidad entre el control principal y la HMI. Ver PRUEBA #4: HMI. Ver PRUEBA #1: Control Principal (ACU). |
| No Inicia Ciclo Sin respuesta al presionar INICIO |
Mecanismo de bloqueo de tapa no funciona. | 1. Tapa no cerrada debido a interferencia. 2. Bloqueo no cerrado debido a interferencia. 3. Ver PRUEBA #8: Bloqueo de Tapa. |
| La HMI No Acepta Selecciones | Conexiones entre el control principal y la HMI. Problema de la Interfaz de Usuario. Problema del Control Principal. |
Verificar conexiones y continuidad entre el control principal y la HMI. Ver PRUEBA #4: HMI. Ver PRUEBA #1: Control Principal (ACU). |
| No Llena | Conexiones entre el control principal y la HMI. Problema de la Interfaz de Usuario. Problema del Control Principal. No se suministra agua a la lavadora. |
Verificar conexiones y continuidad entre el control principal y la HMI. Ver PRUEBA #4: HMI. Ver PRUEBA #1: Control Principal (ACU). 1. Verificar conexiones de agua a la lavadora. 2. Verificar que el suministro de agua caliente y fría esté encendido. |
| Se desborda | Filtro/malla obstruido. Instalación de la manguera de drenaje. Problema de la válvula. Problema del Control Principal. Manguera de presión. |
Verificar si hay filtro o malla obstruida en la válvula de agua o mangueras. Verificar la correcta instalación de la manguera de drenaje. Ver PRUEBA #2: Válvulas. Ver PRUEBA #1: Control Principal (ACU). Ver PRUEBA #6: Nivel de Agua. |
| No Dispensa Suavizante de Telas u Oxi (Oxi no en todos los modelos) | Problema de la válvula. Lavadora requiere calibración. Transductor de presión en el control principal. No se suministra agua a la lavadora. Obstrucción en el dispensador. |
Ver PRUEBA #2: Válvulas. Realizar Calibración de Servicio. Ver PRUEBA #1: Control Principal (ACU). 1. Verificar conexiones de agua a la lavadora. 2. Verificar que el suministro de agua caliente y fría esté encendido. Limpiar obstrucción del dispensador. |
| Temperatura Incorrecta del Agua | Instalación de la manguera de agua. Termistor de temperatura. Problema de la válvula. Problema del Control Principal. |
Asegurarse de que las mangueras de entrada estén conectadas correctamente. Ver PRUEBA #5: Termistor de Temperatura. Ver PRUEBA #2: Válvulas. Ver PRUEBA #1: Control Principal (ACU). |
| No Agita | ¿Agua cubriendo el impulsor? ¿Se muestra el bloqueo de tapa abierto durante el ciclo? Conexiones del arnés. Problema del cambiador. Problema del motor. Problema del Control Principal. |
Ver PRUEBA #6: Nivel de Agua. Ver PRUEBA #8: Bloqueo de Tapa. Verificar conexiones del arnés entre el control principal y el sistema de transmisión. Ver PRUEBA #3a: Sistema de Transmisión – Cambiador. Ver PRUEBA #3b: Sistema de Transmisión – Motor. Ver PRUEBA #1: Control Principal (ACU). |
| No Centrifuga | ¿Se muestra el bloqueo de tapa abierto durante el ciclo? Conexiones del arnés. Problema del cambiador. Problema del motor. Problema del Control Principal. |
Ver PRUEBA #8: Bloqueo de Tapa. Verificar conexiones del arnés entre el control principal y el sistema de transmisión. Ver PRUEBA #3a: Sistema de Transmisión – Cambiador. Ver PRUEBA #3b: Sistema de Transmisión – Motor. Ver PRUEBA #1: Control Principal (ACU). |
| No Drena` | Instalación de la manguera de drenaje. Posición de la tubería de pie. Manguera de drenaje obstruida. Obstrucciones en la bomba de drenaje. Conexiones del arnés. Bomba de drenaje. Problema del Control Principal. |
Verificar la correcta instalación de la manguera de drenaje. Asegurarse de que no se inserte más de 4.5\" (114 mm). Asegurarse de que la manguera de drenaje no esté sellada en la tubería de drenaje y que haya una abertura de aire para ventilación. Asegurar que la altura de drenaje esté entre 39\" (991 mm) y 8' (2.4 m) sobre el piso. Verificar obstrucciones en la manguera de drenaje. Verificar obstrucciones en la sumidera de la tina debajo de la placa del impulsor y la canasta. Verificar conexiones del arnés entre el control principal y la bomba de drenaje. Ver PRUEBA #7: Bomba de Drenaje. Ver PRUEBA #1: Control Principal (ACU). |
| Tiempo de Ciclo Más Largo de lo Esperado | Exceso de espuma. Desequilibrio. Instalación de la manguera de drenaje. Posición de la tubería de pie. Drenaje lento. Caída de presión de agua. Fricción o arrastre en la transmisión. Suspensión débil. |
1. Verificar uso de detergente HE. 2. Uso excesivo de detergente. 1. Carga desequilibrada. 2. Fuga de agua del anillo de equilibrio. Verificar la correcta instalación de la manguera de drenaje. Asegurarse de que no se inserte más de 4.5\" (114 mm). Asegurarse de que la manguera de drenaje no esté sellada en la tubería de drenaje y que haya una abertura de aire para ventilación. Asegurar que la altura de drenaje esté entre 39\" (991 mm) y 8' (2.4 m) sobre el piso. Verificar obstrucciones en la bomba o manguera de drenaje. Resulta en un tiempo de llenado más largo. Verificar motor y rodamientos; verificar elementos entre la tina y la canasta. La canasta no debe rebotar hacia arriba y hacia abajo más de una vez al empujarla. |
